煤礦用混凝土輸送泵|泵機構造及泵送原理介紹
您當前的位置: 首頁
煤礦用混凝土輸送泵|泵機構造及泵送原理介紹
發布時間:2023/4/11 游覽量1185

煤礦用混凝土輸送泵|泵機構造及泵送原理介紹


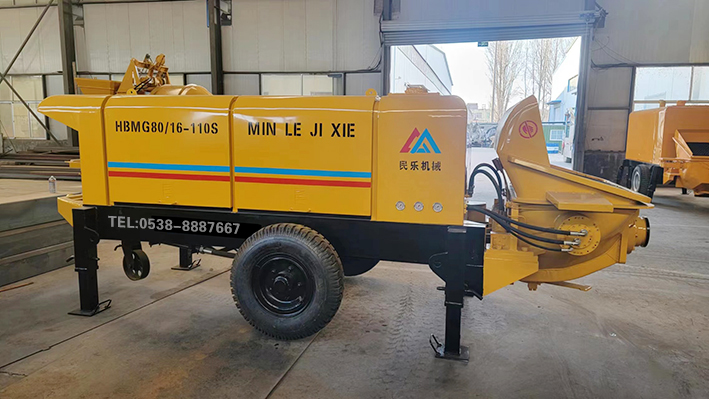

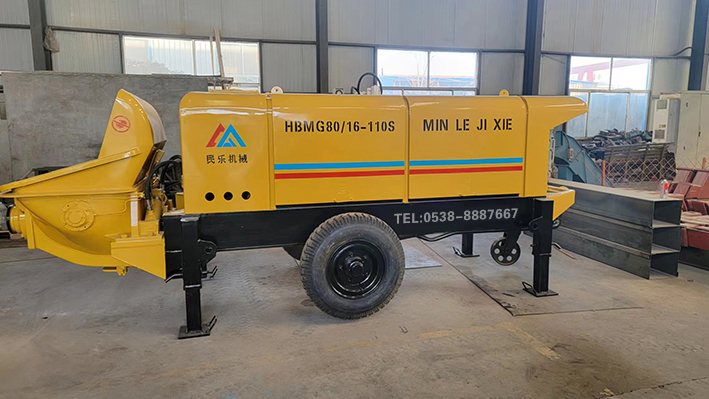

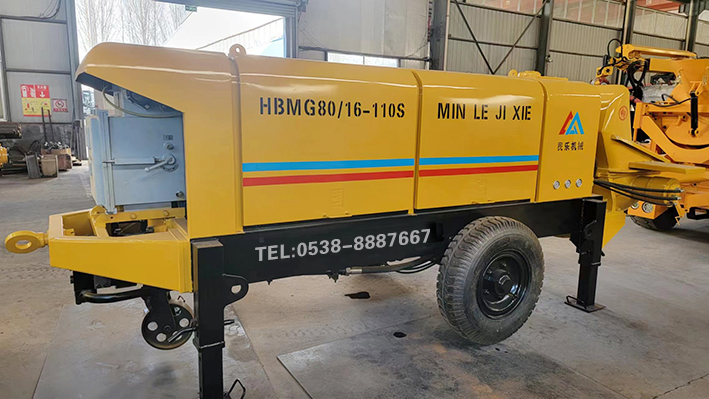

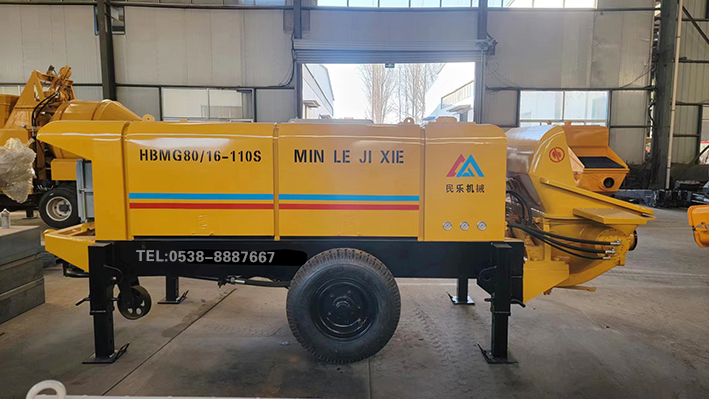

一、泵面構造

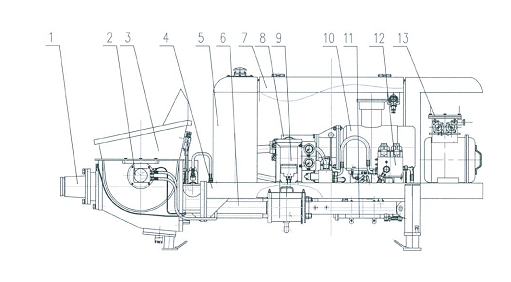

 本機主要由下列分組成(見圖


1.出料口 2.攪拌機構 3.料斗 4.機架 5.液壓油箱 6.泵送系統 7.機罩總成 8.潤滑系統 9.動力系統 10.防暴電動機 11.液壓系統 12.水冷卻部件 13.電器總成


二、泵送原理


    本機使用電動機驅動,主泵送系統采用開式油路,恒功率控制,并具備液壓無級調節混凝土輸送量功能。

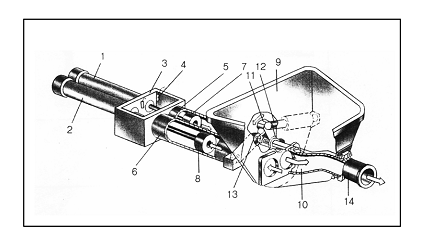

    如圖所示泵送機構由兩只主油缸(12),水箱3,換向裝置4,兩只混凝土缸56),兩只混凝土活塞(78),料斗9,分配閥10(又稱S管)擺臂11,兩只擺動油缸(1213)和出料口14組成。

1)(2)主油缸  (3)水箱  (4)換向裝置  (5)(6)混凝土缸 (7)(8)混凝土活塞  (9)料斗 (10)分配閥 (11)擺臂  (12)(13)擺動油缸  (14)出料口


混凝土活塞(78)分別與主油缸(12)活塞桿連接,在主油缸液壓油作用下,作往復運動,一缸前進,則另一缸后退,混凝土缸出口與料斗連通,分配閥一端接出料口,另一端通過花鍵軸與擺臂聯接,在擺動油缸作用下,可以左右擺動。


泵送混凝土料時,在主油缸作用下,混凝土活塞7前進,混凝土活塞8后退,同時在擺動油缸作用下,分配閥10與混凝土缸5連通,混凝土缸6與料斗連通。這樣混凝土活塞8后退,便將料斗內的混凝土吸入混凝土缸,混凝土活塞7前進,將混凝土缸內混凝土料送入分配閥泵出。

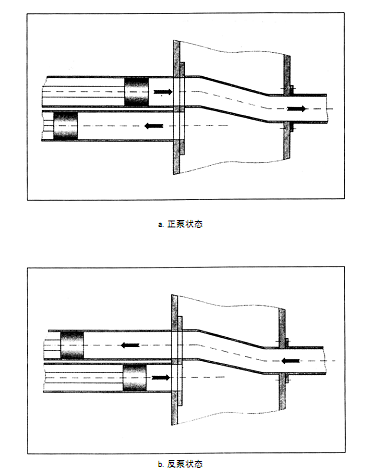

當混凝土活塞8后退至行程終端時,觸發水箱3中的換向裝置4,主油缸12換向,同時擺動油缸1213換向,使分配閥10與混凝土缸6連通,混凝土缸5與料斗連通,這時活塞7后退,8前進。如此循環,從而實現連續泵送。反泵時,通過反泵操作,使處在吸入行程的混凝土缸與分配閥連通,處在推送行程的混凝土缸與料斗連通,從而將管路中的混凝土抽回料斗(如圖所示)
